15 किलोवाट मुख्य पावर के साथ पर्लिन विशेष यू प्रोफाइल के लिए स्टील रोल बनाने की मशीन

ए)। मुख्य निर्दिष्टीकरण

1. सामग्री: जीआई, कार्बन स्टील
2. सामग्री मोटाई: 1.5-3.0 मिमी
3. मशीन व्यास: लगभग 11500 मिमी x 1500 मिमी x 1300 मिमी (एलएक्सडब्ल्यूएक्सएच)
4. मशीन का वजन: लगभग 10 टन
5. डेकोइलर: मैनुअल या हाइड्रोलिक डेकोइलर (ग्राहक चुन सकते हैं)
6. डेकोइलर की वजन क्षमता: 5 टन
7. फॉर्मिंग स्टेशन: 14
8. सिद्धांत धुरी: 75 मिमी व्यास
9. गति की गति: 0-15 मीटर / मिनट
10. ड्राइव प्रकार: 1.5 'श्रृंखला संचरण
11. रोलर सामग्री: जीसीआर 15 स्टील, बुझाने और गर्म प्रक्रिया
12. मुख्य शक्ति: 15 किलोवाट
13. हाइड्रोलिक पावर: 11 किलोवाट
14. पंचिंग: हाइड्रोलिक पंचिंग
15. विद्युत नियंत्रण: टच स्क्रीन के साथ पीएलसी फ्रीक्वेंसी कंट्रोल सिस्टम
16. पीएलसी: पैनासोनिक ब्रांड
17. एनकोडर: ओमरॉन ब्रांड
18. ट्रांसड्यूसर: पैनासोनिक ब्रांड

बी)। प्रमुख तत्व

1. डेकोइलर ----------------------------------------------- 1 यूनिट
2. भोजन और स्तर --------------------------------- 1 यूनिट
3. हाइड्रोलिक पंचिंग डिवाइस ------------------------ 1 यूनिट
4. हाइड्रोलिक काटने का उपकरण --------------------------- 1 यूनिट
5. मुख्य रोल बनाने की मशीन ------------------------- 1 यूनिट
6. हाइड्रोलिक स्टेशन ------------------------------------ 1 यूनिट
7. पीएलसी कंप्यूटर नियंत्रण ------------------------------ 1 यूनिट
8. आउटपुट टेबल ------------------------------------------ 1 यूनिट

सी)। काम प्रवाह

डेकोइलर --- फेडिंग और लेवलिंग --- रोल फॉर्मिंग --- कट-टू-लांबल --- टेबल आउट करें

डी)। अनुप्रयोगों

यू purlin, आप आकार purl, आप चैनल, आप अनुभाग, आप प्रोफ़ाइल, आप आकार, स्टील u purlin, आप purlin स्टील संरचना

ई)। प्रतिसपरधातमक लाभ

1. टिकाऊ और व्यापक रूप से इस्तेमाल उत्पादों

2. इकट्ठा करने के लिए संचालित करने के लिए सरल

3. उत्पादों को संभालने में आसान है

4. प्रत्यक्ष निर्माता, उच्च गुणवत्ता और सर्वोत्तम मूल्य प्रदान करते हैं।

5. नमूना मुफ्त में प्रदान करें।

6. उत्पादों और डिजाइन समाधान तेजी से और स्वतंत्र रूप से आपूर्ति की

7. आपकी विशेष आवश्यकताओं के लिए उन्मुख सर्वश्रेष्ठ डिजाइन

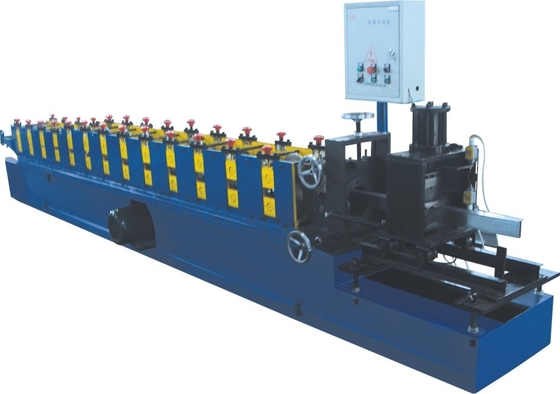

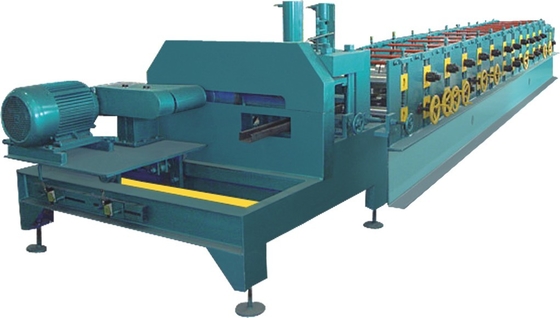

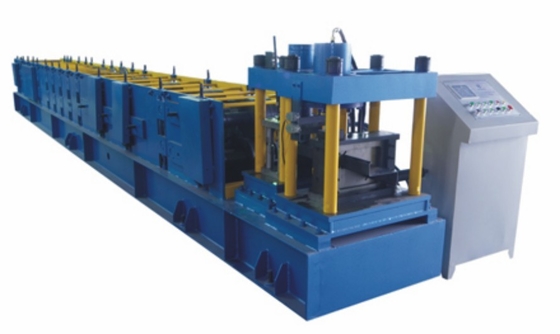

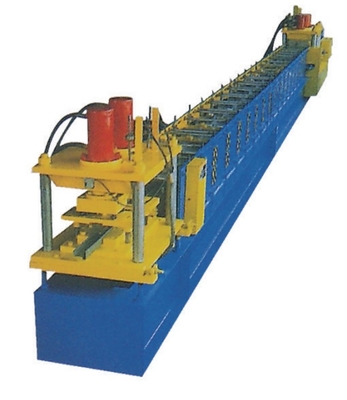

एफ)। मशीन संदर्भ चित्र
