एकल त्वचा दरवाजा पैनल 400 मिमी से 600 मिमी तक शीत रोल बनाने की मशीन चौड़ाई

5 टन हाइड्रोलिक Uncoiler

1. मशीन फ्रेम: शॉटिंग स्थायी के साथ वेल्डिंग संरचना

2. विवरण: तार को मंडल में रखें, हाइड्रोलिक सिलेंडर तार को कस लेंगे।

3. मशीन शुरू करें, मोटर पहले मंडल ड्राइव करेगा, फिर इस्पात शीट को स्तर पर जारी किया जाएगा

4. इलेक्ट्रिक रिलीजिंग कॉइल, हाइड्रोलिक विस्तार, तनाव

5. वजन क्षमता: 5 टन

6. आईडी: 508 मिमी

7. मोटर पावर: 5.5 किलोवाट

8. हाइड्रोलिक सिस्टम पावर: 4 किलोवाट

2)। 7 रोलर लेवलिंग मशीन

1. 2 रोलर्स पिंच खिलाने, 7 रोलर्स लेवलिंग
2. लेवलर व्यास लेवलिंग: लगभग Φ 9 0 मिमी
3. लेवलिंग रोलर सामग्री: उच्च ग्रेड 40 सीआर
4. लेवलिंग रोलर के हीट ट्रीटमेंट: सतह हाय-फ्रीक्वेंसी क्वेंच उपचार
5. लेवलिंग मोटर पावर: 4 किलोवाट

3)। सर्वो फ़ीडिंग मशीन

1. सर्वो मोटर पावर: 3 किलोवाट
2. सर्वो मोटर ब्रांड: यशवा (जापान)
3. सेट प्रोग्राम के अनुसार मशीन को पंचिंग मशीन में सटीक रूप से फ़ीड करने के लिए

4)। हाइड्रोलिक प्री-पंचिंग मशीन

1. पंचिंग डाई: सीआर 12 मूव, क्वेंचिंग प्रक्रिया
2. ड्राइंग के अनुसार मरो आकार: पंचिंग
3. पंचिंग पावर: 15 किलोवाट
4. पीएलसी द्वारा नियंत्रित पंचिंग

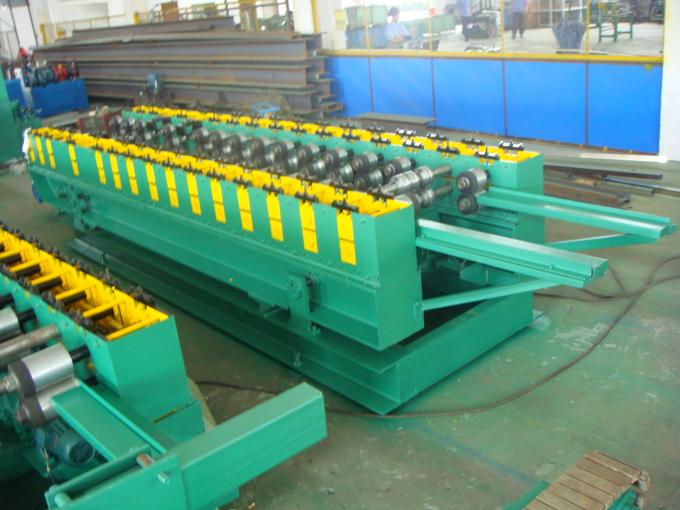

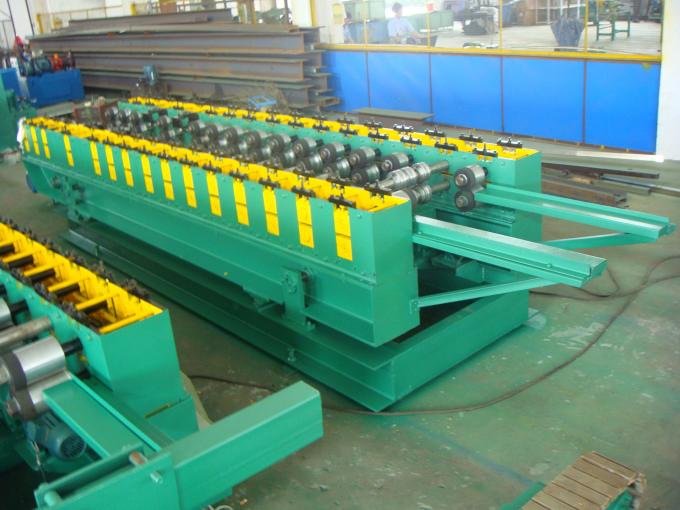

5)। मुख्य केबल ट्रे रोल बनाने की मशीन

1. सामग्री मोटाई बनाने: 1.5-2.5 मिमी
2. सामग्री प्रकार बनाना: जीआई या कार्बन स्टील
3. मशीन फ्रेम: उच्च ग्रेड स्टील वेल्डेड और tempering उपचार
4. शाफ्ट सामग्री: 40 सीआर उच्च ग्रेड स्टील tempering उपचार (एचबी -220-260)
5. शाफ्ट व्यास: Φ 65 मिमी
6. असर: एचआरबी असर (शीर्ष चीनी ब्रांड)
7. रोलर सामग्री: उच्च ग्रेड जीसीआर 15 स्टील, और हार्ड क्रोम ≥ 0.05 मिमी के साथ रोलर सतह
8. फॉर्मिंग स्टेशन: ≈ 18 स्टेशन
9. बनाने की गति: छिद्रण / काटने के समय को छोड़कर 0-15 मीटर / मिनट
10. मोटर बनाना: ≈ 15 किलोवाट
11. चौड़ाई समायोज्य मोटर ≈ 1.5 किलोवाट
12. आकार समायोजन: विद्युत शक्ति समायोजन
13. ड्राइव प्रकार: चेन ड्राइव

6)। हाइड्रोलिक काटना और हाइड्रोलिक स्टेशन

1. काटना प्रकार: रोल बनाने के बाद हाइड्रोलिक पोस्ट-काटने,
2. काटना, मशीन बंद करो
3. काटना ब्लेड सामग्री: Cr12Mov , Quench उपचार, एचआरसी 58-62
4. हाइड्रोलिक स्टेशन पावर: 15 किलोवाट

7)। पीएलसी नियंत्रण प्रणाली

1. पूरी लाइन आयातित पीएलसी, एलसीडी टच स्क्रीन मानव मशीन इंटरफेस द्वारा नियंत्रित है। लोग पीएलसी के साथ बातचीत करते हैं। ऑपरेटर को उत्पादन लाइन को नियंत्रित करने और नियंत्रण मानकों को संशोधित करने, और उपकरण की स्थिति, ऑपरेटिंग पैरामीटर और गलती संकेत की वास्तविक समय की निगरानी को नियंत्रित करने के लिए ऑपरेटर को प्राप्त करने के लिए स्वचालित रूप से (प्रोग्राम करने योग्य नियंत्रण) चलाने के लिए प्रोग्राम सेट करके ऑपरेटर सेट करना। कार्य टुकड़ा लंबाई डिजिटल सेटिंग, काम टुकड़ा लंबाई समायोज्य। उपकरण ऑपरेटिंग स्थिति और गलती संकेत की वास्तविक समय की निगरानी।
2. ऑपरेशन: मैनुअल / स्वचालित। मैनुअल मॉडल के साथ रखरखाव के लिए सुविधाजनक है और इसके पर आपातकालीन स्टॉप नीचे हैं।

8)। रन-आउट टेबल

1. फॉर्म: स्टील वेल्डिंग संरचना, नो-पावर एक्जिट रैक
2. मात्रा: 1 टुकड़ा
