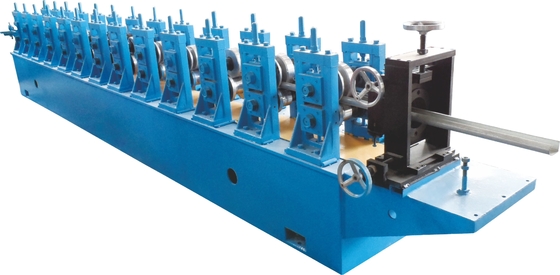

वी स्टर्ट बनाने / झुकने मशीन के लिए ट्रैकिंग प्रोफ़ाइल शीत रोल बनाने की मशीन

1, रोलिंग की उपयुक्त प्लेट: अपनी पसंद के लिए

2, गति की गति: 3-5 मीटर / मिनट (प्री-पंचिंग सिस्टम शामिल है)

3, बनाने का खड़ा है: 12

मोटाई: 1.5 ~ 2.0 मिमी

4, रोलर सामग्री: सीआर 15, एचआरसी 60 डिग्री। रोलर व्यास φ120

5, प्रिंसिपल धुरी की सामग्री: 45 की ललित स्टील मॉडुलन प्रसंस्करण

(धुरी व्यास: φ50)

6, स्पॉकेट व्हील: 45 स्टील उच्च आवृत्तियों quench; दूरी 25.4। मात्रा: 13 पीसीएस

7, मोटर पावर: 7.5 किलोवाट

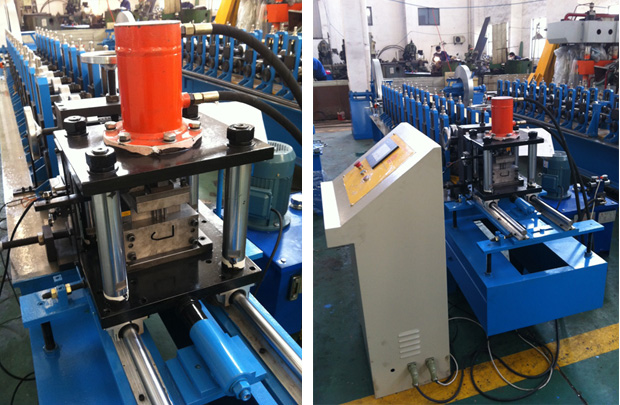

8, कट ऑफ सिस्टम: हाइड्रोलिक दबाव ड्राइव को अपनाने, बनाने के बाद काट लें।

9, हाइड्रोलिक प्रणाली विद्युत मशीनरी पावर: 3 किलोवाट

10, हाइड्रोलिक सिस्टम दबाव: 10 एमपीए

11, पीएलसी नियंत्रण प्रणाली: डेल्टा प्रणाली

12, कार्यस्थल की रैक पंक्ति: 446X199H की स्टील रैक; कार्यस्थल की अलग करने योग्य दीवार प्लेट प्रकार पंक्ति

13. कुल मिलाकर आयाम: 3500mmX700mmX900mm

14, कुल वजन: 2.5 टन लगभग

15. अन-कोइलर: मैन्युअल अन-कोइलर की 2 टन क्षमता

16. उत्पादन जुलूस

अन-कोइलर ---------- फीडिंग डिवाइस ------- रोल बनाने ---- प्री-पंचिंग- पीएलसी कंट्रोल --- हाइड्रोलिक काटने ---- टेबल चलाएं

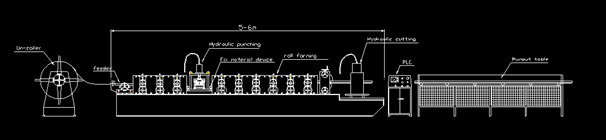

लाइन के लेआउट
